اطلاعات کلی

یکی از روش های تولید محصولات فولادی عملیات نورد سرد می باشد. این مرحله در دمای اتاق و بسیار پایین تر از دمای نورد گرم صورت می گیرد؛ بنابراین به آن عملیات نورد سرد می گویند.

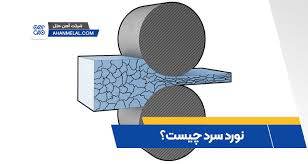

‫نورد سرد چیست؟ بررسی کامل فرآیند نورد سرد - دانشنامه آهن ملل‬‎

مقاطع سرد نورد شده به دلیل کیفیت سطحی خوب و استحکام مناسب در ساختمان سازی و سایر صنایع کاربرد دارد. سبک سازی سازه‌ ها باعث افزایش ایمنی در برابر زلزله می شود.

جهت کسب اطلاعات بیشتربه سایت Taksaan.ir مراجعه کنید.

مزایای مقاطع سردنوردشده

ناودانی، ورق و سایر مقاطع سرد نورد شده نسبت به مقاطعی که نورد گرم شده اند وزن کمتری دارند که برای بارگذاری های سرد بسیار مناسب است. این مقاطع قابل بازیافت بوده همچنین پرتی های مصالح این سازه ها قابل بازیافت است. این مقاطع در برابر خوردگی و ترک مقاوم بوده و قابل سفارش در ابعاد مورد نظر هستند. نسبت مقاومت به وزن مقاطع سرد نورد شده نسبت به سایر مقاطع بیشتر است.

عرشه ها و پنل های باربر که از انواع مقاطع سرد نورد شده هستند اجزای مناسبی برای ساخت اجزا مختلف ساختمان از جمله کف، سقف و دیوارها می باشند. همچنین عرشه ها و پنل های باربر در صورتی که به درستی نصب شده باشند در برابر بارهای عمود به سطح و نیروهای داخل صفحه ای مقاومت می کنند. حمل و نقل مقاطع سرد نورد شده به علت حجم و وزن کم آن ها آسان است.

انواع مقاطع سردنوردشده

مقاطع فولادی سرد نورد شده به دو دسته کلی تقسیم می شوند:

1.پنل هاوعرشه ها

عمق پنل های سرد نورد شده عموما بین ۳۸ تا ۱۹۱ میلی متر است. ضخامت این مقاطع نیز بین ۵ تا ۹.۱ میلی متر می باشد. این مقاطع معمولا در ساخت سقف عرشه فولادی، عرشه کف، قالب های پل و پنل های دیوار استفاده می شوند. علاوه بر بهبود مقاومت سازه، به عنوان سطحی برای کف سازی یا بتن ریزی فراهم می کنند. علاوه بر این فضایی برای کابل های برق فراهم می کنند.

2.اعضای قابی سازه ای منفرد

مقاطع متعارف به کار برده شده در قاب های سازه ای عبارتند از : ناودانی، مقاطع Z شکل، مقاطع I و T شکل و مقاطع کلاهکی.

این مقاطع در ساختمان های حداکثر شش طبقه ای کاربرد دارند و برای ساختمان های بلندتر، از مقاطع نورد گرم شده برای اعضای قاب های اصلی و مقاطع سرد نورد شده برای اعضای درجه دوم مانند تیرهای سقف، پنل ها و یا عرشه ها استفاده می شود.

کاربردهای مقاطع سردنوردشده

به دلیل سبک بودن مقاطع سرد نورد شده و همچنین کیفیت خوب، این مقاطع در صنایع مختلف کاربرد دارند. به دلیل اینکه ایران روی کمربند فعال زلزله قرار گرفته است استفاده از تجهیزاتی که در مقابل زلزله مقاوم باشند از اهمیت بالایی برخوردار است. در ساختمان سازی، سبک بودن سازه بسیار مورد توجه سازندگان است و به همین علت استفاده از مقاطع سرد نورد شده بیش از پیش مورد توجه قرار گرفته است.

علاوه بر ساختمان سازی استفاده از این مقاطع در صنایع ماشین سازی، ساخت سازه های فضایی، خطوط راه آهن، برج های انتقال نیرو، پل سازی، متعلقات بزرگراه ها، قفسه های انبار و بسیاری از کاربردهای دیگر رایج است.

روش های تولید

شکل دادن مقاطع سرد نورد شده معمولا به سه شکل انجام می شود:

شکل دادن به کمک غلتک
شکل دادن به کمک پرس
شکل دادن با خم کردن

مقاطع ساده مانند نبشی، ناودانی و مقاطع Z شکل به وسیله خمکاری و سپس پرس کردن ساخته می شوند. با توحه به میزان پیچیده بودن شکل نهایی تعداد مراحل شکل دهی مشخص می شود.

شکل دادن به وسیله غلتک به صورت سرد توسط غلتک هایی که به صورت زوج قرار دارند انجام می شود. به تدریج و طی مراحل متعدد قطعه توسط غلتک ها به شکل مورد نظر در می آید. مقاطع ساده معمولا توسط ۶ زوج غلتک ساخته می شوند در صورتی که برای مقاطع پیچیده ممکن است تا ۱۵ جفت غلتک نیز استفاده شود.
